Bộ điều khiển điện GKE005

Đấu nối nguồn điện áp như thế nào là đúng tiêu chuẩn nhất

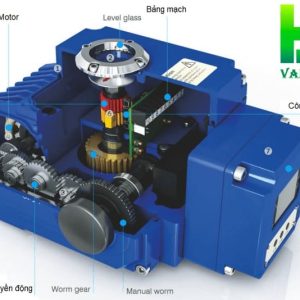

Mỗi động cơ điện GKE005 đều có một bảng mạch hướng dẫn chi tiết được miêu tả ngay bên trong động cơ. Theo sơ đồ chúng ta có thể đấu nối nguồn điện áp một cách chính xác để động cơ có thể vận hành một cách hiệu quả nhất. Mạch điện thường có các cổng tín hiệu vào được đánh số thứ từ từ 2 – 10. Mỗi một cổng tín hiệu thực hiện một chức năng riêng biệt. Để đưa nguồn điện áp vào động cơ chúng ta đấu nối như sau:

Vị trí số 2 là dây chung hay là nơi vị trí đấu nối pha mát của nguồn điện 220v. Dây nóng được kết nối vào vị trí số 3 van sẽ thực hiện quá trình mở. Ngược lại tại vị trí số 4 động cơ thực hiện quá trình đóng. Tùy vào mục đích sử dụng mà chúng ta cung cấp nguồn điện tại các vị trí thích hợp nhất.

Đối với các vị trí 5-6 là đèn tín hiệu cảnh báo trạng thái đóng mở của van. Thông qua tủ PLC truyền tín hiệu đến phòng điều hành giúp kiểm soát được quá trình làm việc của van.

Vị trí 7, 8, 9, 10 là các cổng tiếp đất tránh được tình trạng chấp điện nếu điện quá bị xung đột. Ngoài ra còn là cổng hiển thị các tín hiệu điều khiển khác. Tùy thuộc vào nhu cầu sử dụng mà chúng ta có cách kết nối đúng kĩ thuật nhất.

Các thiết bị bộ điều khiển điện GKE005 phổ biến trên thị trường

Để đáp ứng nhu cầu của những công việc cần điều tiết lưu lượng một cách chính xác nhất. Chúng ta có  dòng sản phẩm động cơ điện Geko chính đó là:

Bộ điều khiển điện GKE005 dạng ON/OFF

Đây là một dạng thông thường và phổ biến nhất trên thị trường. Sử dụng nguồn điện áp 24v, 220v, 380v để vận hành tuabin động cơ. Van thực hiện quá trình đóng mở theo góc quay 90 độ. Mỗi một hành trình đóng mở van sẽ thực hiện góc ¼ khi kết thúc công tắc hành trình sẽ ngắt nguồn điện áp và khóa vị trí van. Bảo vệ động cơ tránh khỏi tình trạng ngâm điện xả ra các sự cố ngoài ý muốn. Bộ động cơ có thể sự dụng được với rất nhiều các loại van cơ, thông dụng như: van bi, van bướm. Bộ điện ON/OFF cũng là sản phẩm có doanh số bán chạy nhất trên thị trường. Với giá thành ưu đãi và độ hoạt động ổn định, bền bỉ. Đây là sự lựa chọn hàng đầu trong dòng sản phẩm thiết bị tự động hóa, điều khiển điện.

Bộ điều khiển điện GKE005 dạng tuyến tính

Với các nhu cầu làm việc cần điều tiết lưu lượng dòng chảy, tạo độ hiệu quả công việc cao. Động cơ điện tuyến tính là sự lựa chọn tối ưu và đáp ứng được nhu cầu tốt nhất. Sử dụng nguồn điện áp 24v, 220v. Đặc biệt hơn là nguồn tín hiệu đầu vào 4 – 20mA cho phép vận hành đóng mở van theo các phần trăm mong muốn như: 25, 50, 75, 100%. Động cơ điện tuyến tính có thể giúp cho người điều hành dễ dàng vận hành hệ thống từ xa mà cho hiệu quả công việc đạt hiệu quả cao. Giá thành của dạng tuyến tính sẽ cao hơn dạng ON/OFF khá lớn. Thường sử dụng chủ yếu trong các nhà máy sản xuất, chế xuất thực phẩm, đồ uống, hóa chất.

Ngoài ra chúng ta còn có thể phân loại bộ điều khiển điện GKE005 theo điện áp sử dụng như:

• Bộ điều khiển điện GKE005, 24V
• Bộ điều khiển điện GKE005, 220V
• Bộ điều khiển điện GKE005, 380V

Các dòng sản phẩm sử dụng bộ điều khiển điện GKE005

Động cơ điện GKE005 được chế tạo nhằm đáp ứng vận hành các thiết bị van cơ thay cho nhân công. Trên thị trường hiện nay có 2 dòng van điện phổ biến sử dụng loại động cơ này, đó là:

Van bi điều khiển điện GKE005

Van bi điều khiển điện GKE005 là một thiết bị được sử dụng ở hầu hết các hệ thống đường ống từ dân dụng đến công nghiệp. Riêng dòng van bi thường có 2 dạng chính là: lắp ren (DN25 – DN50) hoặc lắp bích (DN25 – DN65). Ngoài ra van có rất đa dạng về chất liệu nên có thể hoạt động trong tất cả các môi trường làm việc khắc nghiệt khác nhau. Ứng dụng trong các nhà máy cấp thoát nước, xử lý nước, nhà máy sản xuất thực phẩm, nước giải khát, hóa chất, dược phẩm. Một số dạng van bi điện GKE005 phổ biến trên thị trường:

• Van bi inox điều khiển điện GKE005
• Van bi nhựa điều khiển điện GKE005
• Van bi gang điều khiển điện GKE005
• Van bi thép điều khiển điện GKE005

Van bướm điều khiển điện GKE005

Van bướm điều khiển điện GKE005 đáp ứng cho các hệ thống dẫn truyền dòng lưu chất tại các nhà máy sản xuất, các khu công nghiệp chế biến, khái thác, chăn nuôi. Nhờ vào việc đa dạng về chất liệu của van giúp phù hợp rất nhiều các môi trường làm việc khác nhau. Đây là dòng van thông dụng có mặt ở hầu hết các hệ thống. Tương lai sẽ là dòng sản phẩm tự động hóa không thể thiếu ở bất kì hệ thống nào. Một số thiết bị đang có mặt trên thị trường như:

• Van bướm gang điều khiển điện GKE005
• Van bướm inox điều khiển điện GKE005
• Van bướm nhựa điều khiển điện GKE005
• Van bướm 2 mặt bích điều khiển điện GKE005

Nếu có nhu cầu về thiết bị bộ điều khiển điện GKE005 hay các sản phẩm điều khiển tự động sử dụng động cơ điện GKE005 hãy liên hệ trực tiếp với tôi.
